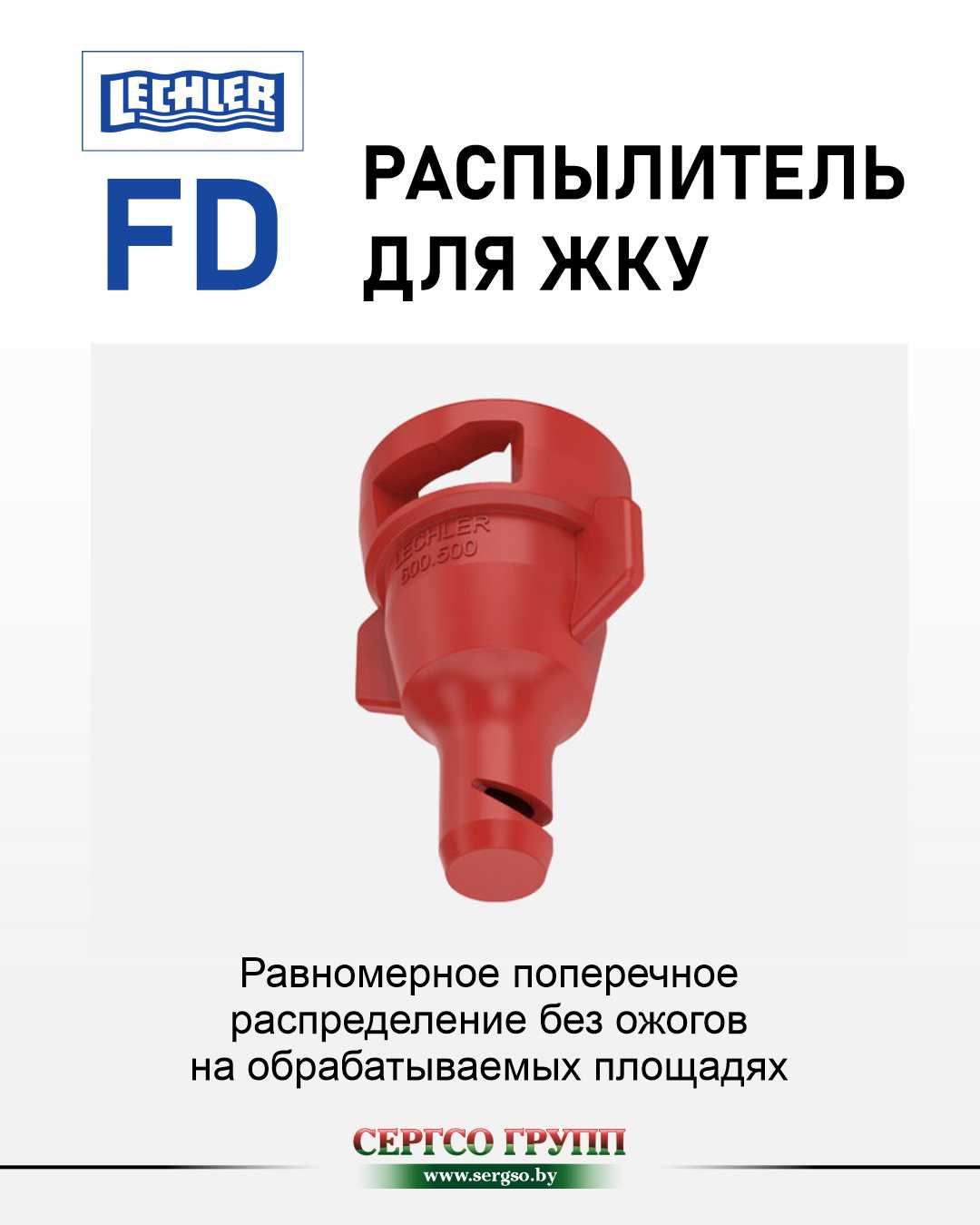

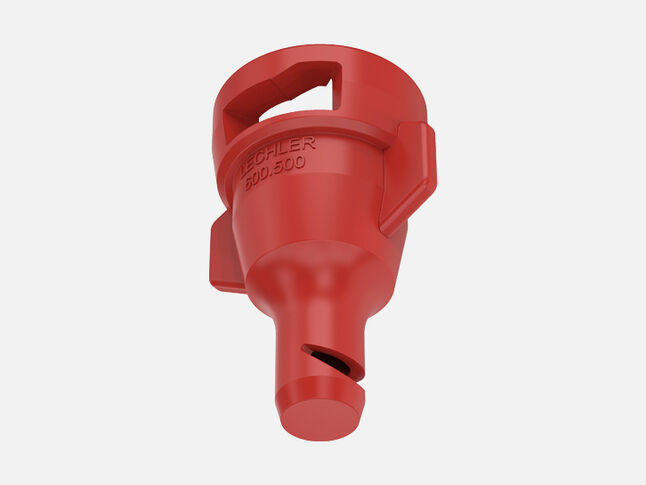

Форсунка для жидких удобрений FD

Дефлекторный распылитель FD с горизонтальный факелом распыла для равномерного покрытия

В последнее время большую популярность набирают жидкие удобрения. Из подкормок, таких как листовая подкормка микроудобрениями в жидком виде, жидкие комплексные азотно-фосфорные удобрения (ЖКУ 11:37), бесспорным лидером на рынке является КАС — карбамидо-аммиачная смесь.

КАКИМИ ЖЕ РАСПЫЛИТЕЛЯМИ ЛУЧШЕ ВСЕГО ВНОСИТЬ ЖИДКИЕ УДОБРЕНИЯ?

На сегодняшний день наиболее равномерное распределение достигается форсунками FD, они же в народе называемые «улыбка». Главное отличие FD состоит в том, что эти распылители обеспечивают не только равномерное внесение по ширине захвата, но и более щадящее действие на растения благодаря горизонтальному факелу распыла и очень крупным каплям.

Преимущества:

• Благодаря горизонтальной струе очень равномерное, щадящее растения, внесение жидких удобрений.

• Риск ожогов сведен до минимума благодаря экстремально крупным каплям

• Благодаря равномерному поперечному распределению отсутствуют полосы от ожогов на обработанных площадях

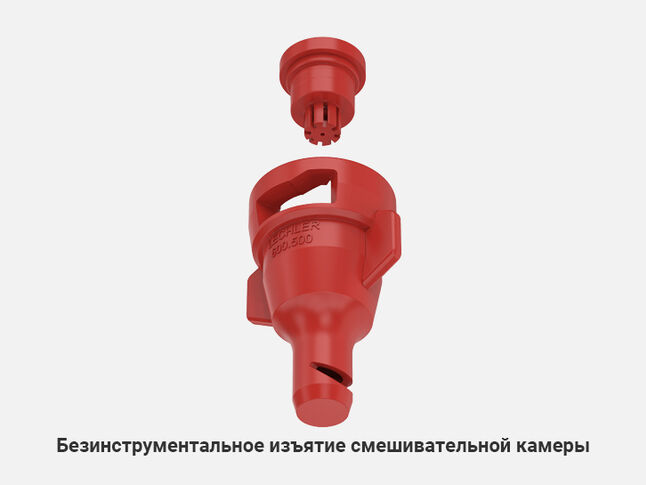

• Распылитель и байонетный колпачок системы MULTIJ ET в одном корпусе

• Значительно менее склонны к засорам по сравнению с многоструйными распылителями.

• Цветовое кодирование по стандарту ISO

При применении многоструйных распылителей жидкие удобрения распределяются горизонтально, проходя через несколько отверстий на поверхности распылителя. Капли получаются довольно крупные, но из-за того, что они льются несколькими струями, препарат распределяется далеко не так равномерно, как с помощью распылителя FD. Отсюда неизбежно появление полос на поле. Там, где препарат попал на культуру, будет оживление вегетации и, как следствие, усиление процесса фотосинтеза — в этом месте будет отчётливо зелёная полоса. В местах пробелов этого процесса не наблюдается, и цвет культуры будет ближе к жёлтому. Это в благоприятном раскладе. Может произойти и менее приятная вещь. В зависимости от стадии роста, состояния воскового слоя и целого ряда других причин, связанных с качеством самого препарата, — об этом мы детально поговорим позднее — в момент внесения может быть повышенная опасность ожогов. Тогда полосы растений, по которым прямым потоком прошлись струи, могут получить дозу выше критической и погореть, а соседние полосы не получат ничего и затормозятся в развитии. Эту картину — «полосатое поле» — можно достаточно часто наблюдать на полях, где вносили жидкие удобрения подобными распылителями.

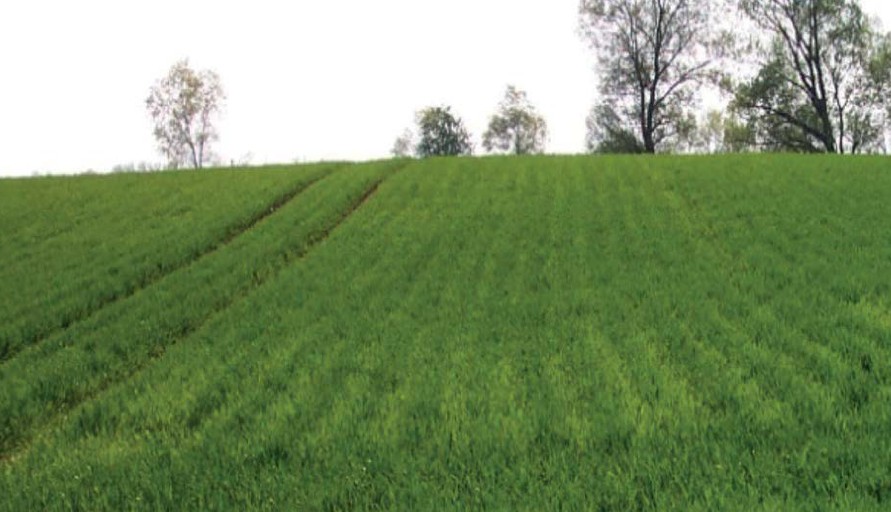

Техническая «полосатость» после применения многоструйных форсунок, когда весной довольно сухо и динамика обмена вещества низкая — избежать неравномерного распределение будет невозможно.

Форсунка FD на сегодняшний день является самым удачным типом распылителя для внесения жидких удобрений — она дает сплошной веер распыла из крупных капель, траектория движения которых более горизонтальная по сравнению с другими форсунками.

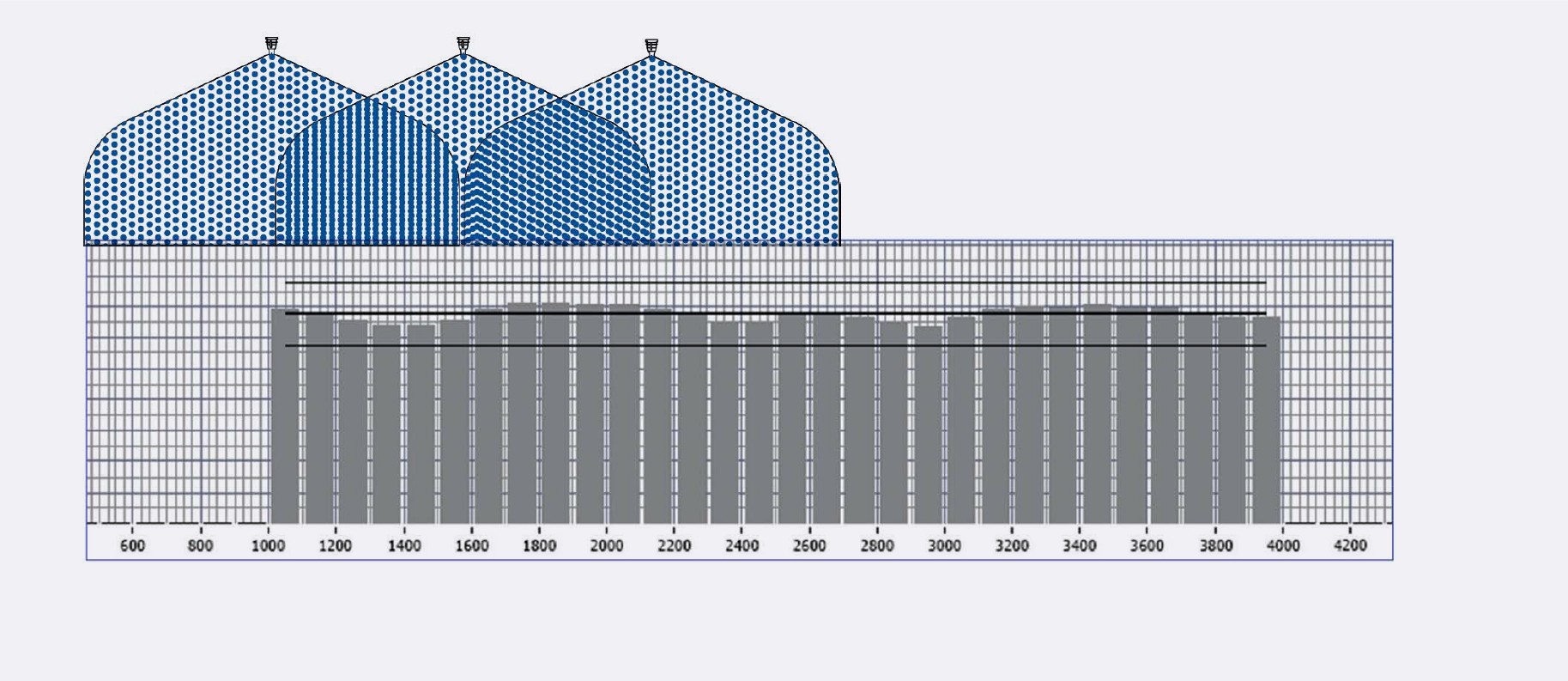

FD 04 - Поперечное распределение на испытательном стенде (вода)

Коэффициент вариации: 3,4 %

Давление 2,0 бар и высота 600 мм

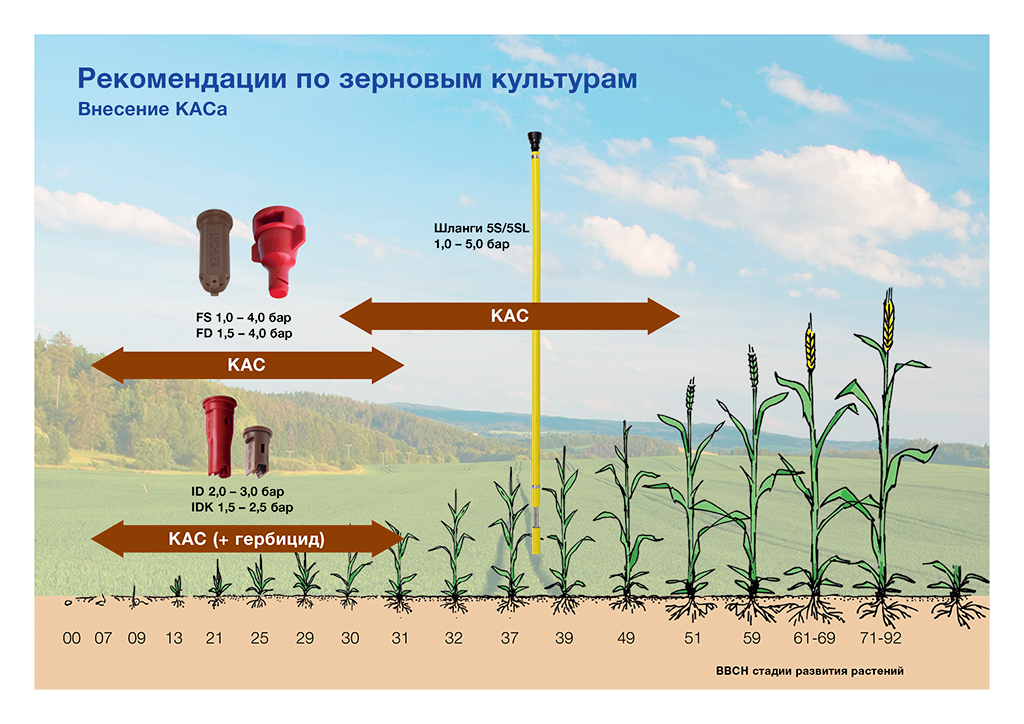

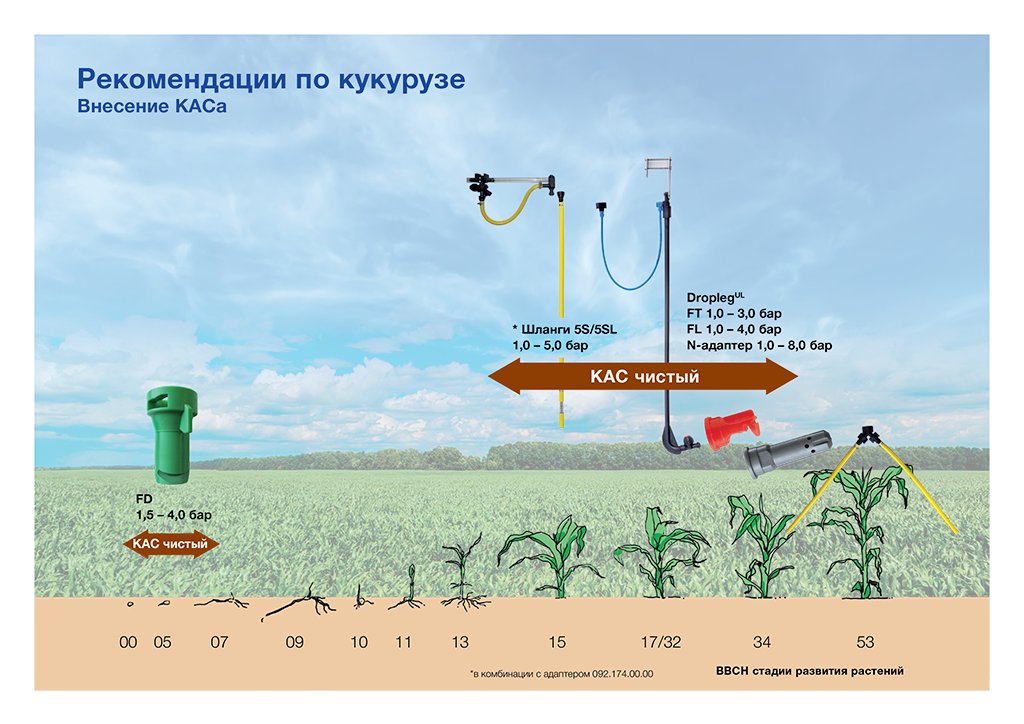

Внесение КАС на поздних стадиях развития стоит осуществлять только при помощи различных подвесов, специально разработанных для этих целей. На озимых до конца стадии кущения возможно применение распылителей FD. Далее применяя КАС по стеблестою, очень важно избежать ожогов, поэтому самыми надежными здесь считаются системы из гибких шлангов-удлинителей. Чаще всего мы говорим о применении КАС на зерновых культурах, потому что они считаются самыми отзывчивыми на внесение жидких минеральных удобрений. Что касается других культур, то, забегая вперед, надо отметить, что кукуруза — самое чувствительное растение, поэтому во избежание ожогов по кукурузе рекомендуются шланги. Ожоги, полученные в стадии до 6-го листа, замедляют дальнейшее развитие растений, что неизбежно ведет к потерям в урожае. Применение распылителей зависит от культуры и ее фазы роста, для этого разработаны наглядные схемы (см. в приложении).

! Практические рекомендации:

Совет для тех, кто впервые собирается работать КАСом: не стремитесь обработать сразу и все, возьмите небольшой участок и поработайте по нему. Можно двумя вариантами: чистый КАС и разбавленный, а также различными аппликаторами для внесения, которые присутствуют на рынке в нескольких видах.

Рекомендации по внесению КАС от Lechler, основанные на практическом опыте:

• работать при низком давлении для получения капель крупного размера;

• обрабатывать сухой стеблестой во второй половине дня или вечером. Не работать утром по росе или по влажному, после дождя, стеблестою;

• после дождливой погоды подождать 1–2 дня, когда начнется активный рост;

• вносить удобрения можно при температуре от –5 °C до +25 °C. Растворы удобрений замерзают при более низких температурах, поэтому возможна работа при минусовой температуре;

• при низких температурах из-за повышенной вязкости возможно падение давления между манометром и распылителями. Поэтому необходимо знать фактический расход раствора с учетом его повышенной плотности;

• при низких температурах обрабатывать сухие от мороза растения. Избегать работы при колеблющейся температуре, когда происходит оттаивание-замерзание;

• возможно внесение перед посевом или в течение 3 дней после него;

• жидкие удобрения (КАС — смесь карбамида и аммиачной селитры с содержанием N=28 %, но в 100 л содержится 36 кг N, поскольку вес 100 л — 128 кг) разбавить водой в соотношении: минимум 3 части воды на 1 часть удобрений;

• растворы мочевины для обработки зерновых могут быть с концентрацией 30–40 % —мочевина не дает ожогов на зерновых;

• кукуруза не переносит прямого попадания раствора удобрений на листья. Внимание! Речь идет именно о внесения 30–40 кг/га азота. Вносить микроудобрения или 2–4 кг/га аммиачной селитры для повышения эффективности СЗР на кукурузе можно. Так же возможно довсходовое внесение удобрений вместе с почвенными гербицидами. Внесение жидких удобрений по вегетации эвентуально до стадии 7 листьев, но только с применением подвесок из шлангов, которые предотвращают попадание раствора удобрений на листья;

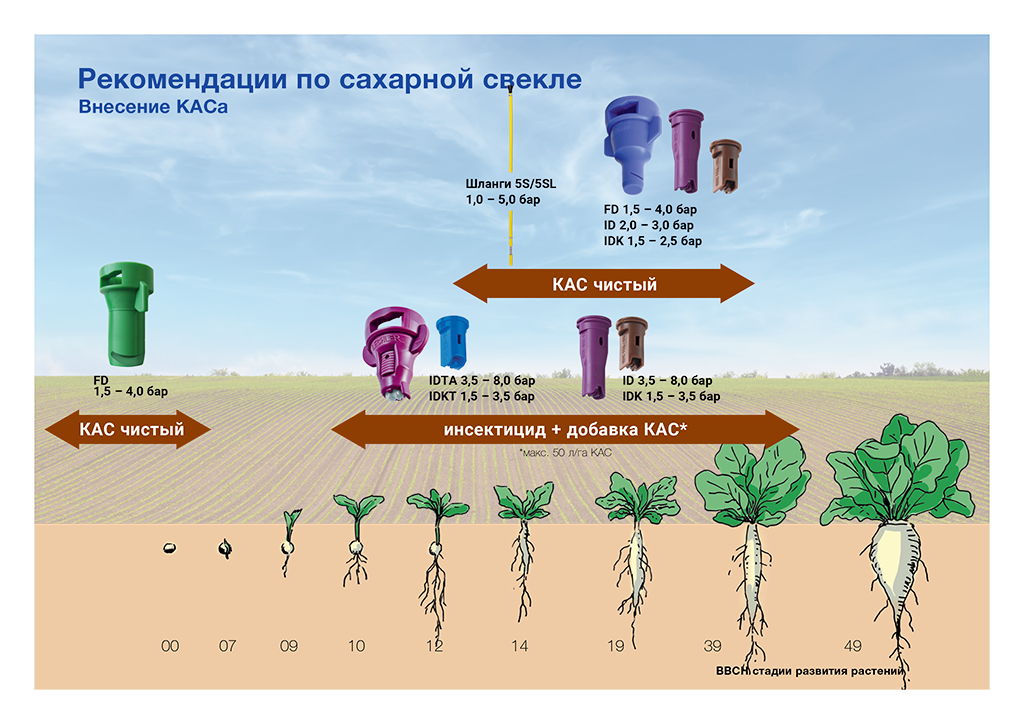

• на сахарной свекле возможно довсходовое внесение до 120 кг/га N, а также внесение по вегетации со стадии от 4 листьев до 40 кг/га N. До или после внесения удобрений опрыскиванием на сахарной свекле по вегетации должно пройти более 3 дней с момента внесения гербицидов, особенно содержащих масло. Вместе с инсектицидами можно вносить до 40 кг/га N с расходом рабочей жидкости 150–200 л/га;

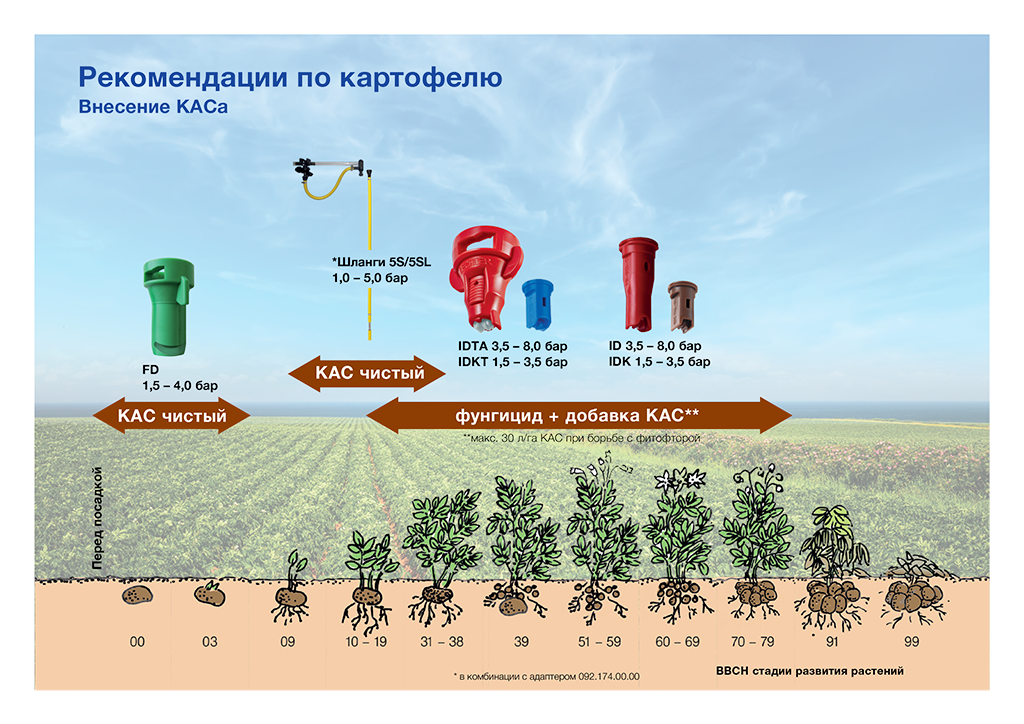

• на картофеле возможно внесение удобрений опрыскивателем перед посадкой, а также до 60 кг/га N вместе с гербицидами или до 10 кг/га N вместе с фунгицидами;

• на озимых возможно весеннее опрыскивание хорошо укоренившихся растений с минимум 3–4 листьями по мёрзлой почве до 60–100 кг/га N в форме КАС. Возможно также дробное внесение вместе с гербицидами, регуляторами роста, не комбинируя с морфолинами. С начала выхода в трубку в смеси со средствами защиты растений можно вносить до 50 л/га КАС. Внимание! Его необходимо разбавлять водой в соотношении не менее 3:1! То есть расход рабочей жидкости не может быть меньше 200 л/га. Если требуется внести более 50 кг/га N (макс. 150 кг/га N) с начала выхода в трубку, то это возможно только с применением подвесок из шлангов или специальных распылителей для удобрений (FT, FL или FD). С начала колошения жидкие удобрения можно вносить только с применением подвесок из шлангов;

• для зерновых оптимально применение растворов мочевины для подкормок, поскольку высококонцентрированные растворы мочевины не вызывают ожогов (одновременно снижая испаряемость раствора при внесении);

• обязательно соблюдайте рекомендации производителей пестицидов, особенно по приготовлению смесей;

• тщательно промывайте опрыскиватель водой после применения растворов удобрений и их смесей.

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ОПРЫСКИВАТЕЛЯМ ПРИ ВНЕСЕНИИ УДОБРЕНИЙ:

• Отсутствие цветных металлов в оснастке, соприкасающейся с удобрениями (вентили, фильтры)

• Отсутствие гальванизированных (оцинкованных) поверхностей — будет крайне сильная коррозия

• Качественная окраска и наличие нержавеющих частей снижают коррозию

• КАС растворяет все остатки препаратов как мощное чистящее средство — они попадут на растения в случае плохой промывки опрыскивателя

• Использование струйных распылителей для внесения жидких удобрений (например, FL) может привести к появлению полос на поле, поэтому лучше применять распылители FD

Алгоритм подбора форсунок для опрыскивателя

 Уход за форсунками

Одним из условий продления срока службы форсунок является правильный уход. Рекомендации по уходу за форсунками очень просты:

• Во избежание накопления отложений тщательно промывать форсунки щелочным раствором ежедневно по окончании опрыскивания. Это уменьшает износ за счет снижения кристаллизации раствора, которая ускоряется при температуре выше +25 °С. Как минимум — промойте сразу после работы форсунки на штанге водой под давлением. Это, конечно, не заменит промывки снятых форсунок щелочным раствором, но хотя бы немного продлит срок их службы.

• Категорически запрещено использовать для прочистки металлические предметы. Существуют специальные щетки для очистки форсунок (можно воспользоваться зубными щетками).

• Форсунки после сезона нужно демонтировать и прочистить (если они по результатам проверки могут быть использованы в следующем сезоне). Форсуночные фильтры рекомендуется проверять ежедневно и при необходимости промывать. Перед очисткой подержать их в воде для размягчения отложений. Очищать только мягкой щеткой (проще всего зубной щеткой). Различные СЗР также в разной степени влияют на быстроту износа оборудования опрыскивателя. Цитата из инструкции к опрыскивателю Amazone, глава «Очистка полевого опрыскивателя»: «Срок службы опрыскивателя зависит в значительной степени от продолжительности воздействия применяемого химпрепарата. Делайте продолжительность воздействия как можно короче, например, посредством ежедневной очистки после окончания опрыскивания. Рабочая смесь не должна без необходимости долгое время находиться в резервуаре опрыскивателя».

 Диагностика износа форсунок

Основная проблема использования изношенных форсунок — это неравномерность распределения рабочего раствора. Для предупреждения неравномерного распределения препарата на поле необходимо проводить диагностику износа форсунок. Существует два вида износа: засорение налетом и «растачивание» сопла абразивными растворами. Если первый можно замедлить частой промывкой, то второй неизбежен и является естественным. Засоренная налетом и/или изношенная форсунка восстановлению не подлежит, необходимо заменить весь комплект — на новый. Насколько «расточена» форсунка, можно определить с помощью мерного стакана, манометра с переходником и секундомера. Замерьте, сколько воды выливается из форсунки за 60 секунд при давлении в 3 бар и сравните с данными в таблице «Соответствие калибров и цветов» (можно и за меньшее время —только, соответственно, надо уменьшить плановый расход воды). Если показания отличаются более чем на 10 %, то форсунку необходимо заменить. При этом, если две и более форсунки на штанге изношены, то это прямой сигнал о проблемах с износом. Замена только пары изношенных форсунок потенциально вызывает серьезные проблемы с форсунками — надо менять весь комплект, если изношены хотя бы 2 форсунки на штанге. Еще один возможный вариант — полностью забитая форсунка, как на фото. Тут инструментальной диагностики не требуется — надо менять весь комплект на штанге и более ответсвенно подойти к выбору размера фильтрующей сетки в фильтре.

Тестер давления форсунки

"Закоксованный" распылитель – орпыскиватель не промыли после обработки фунгицидом
