Lechler IDK

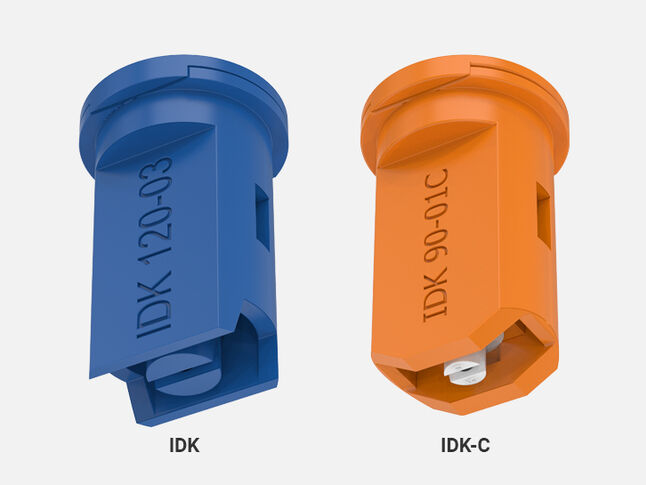

Компактная инжекторная однофакельная форсунка IDK

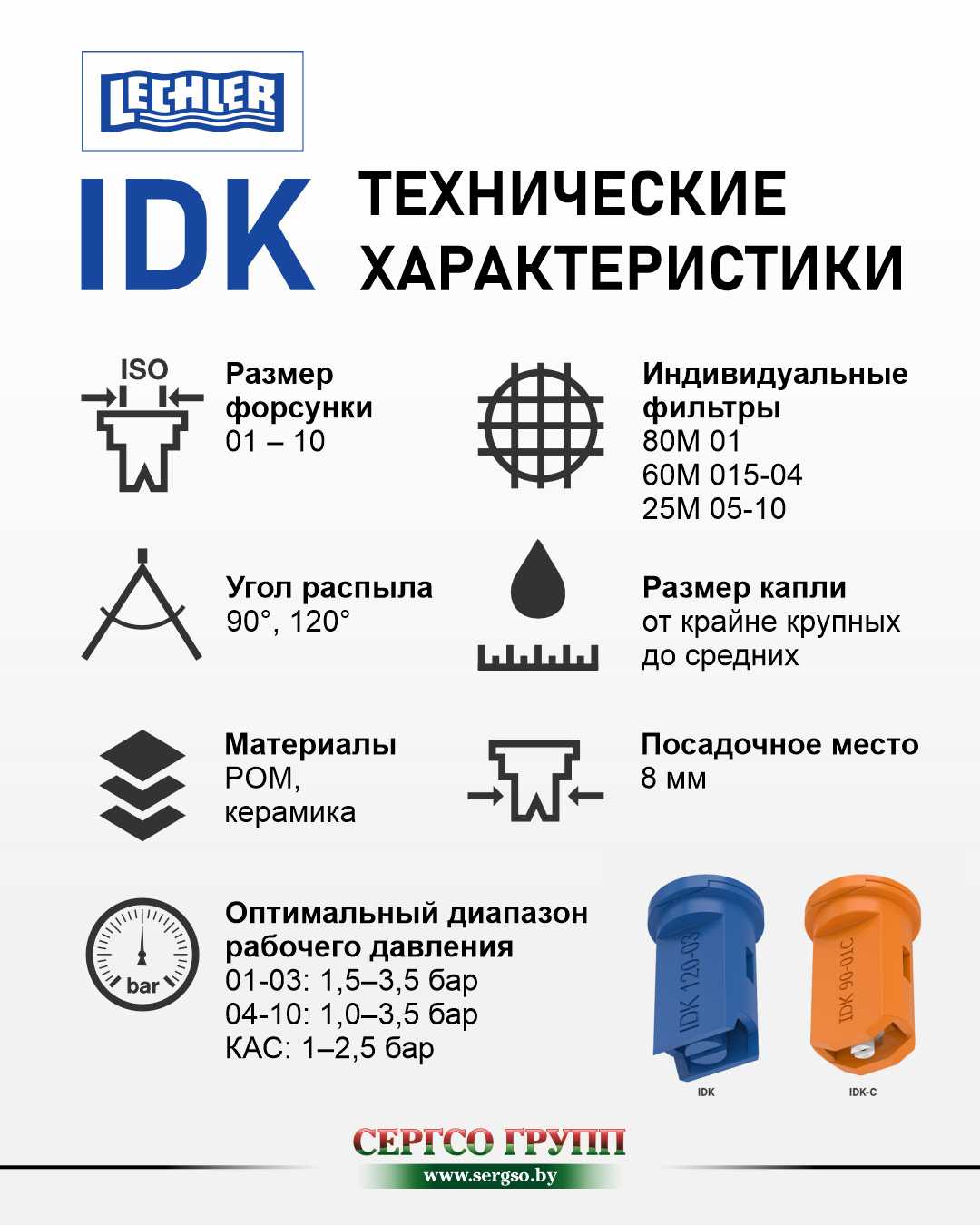

Форсунка IDK – компактная инжекторная однофакельная форсунка с максимальным уменьшением степени сноса и широким спектром размеров капель — от крайне крупных до средних

! Практические рекомендации:

устанавливайте для данного типа распылителя при работе с пестицидами давление 2,0–3,5 бар.

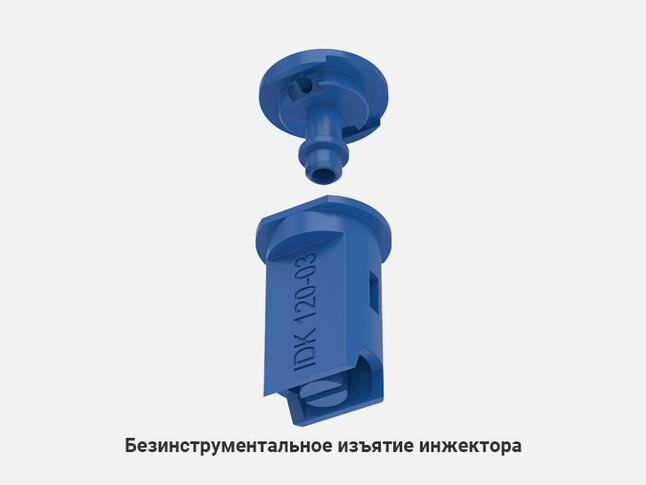

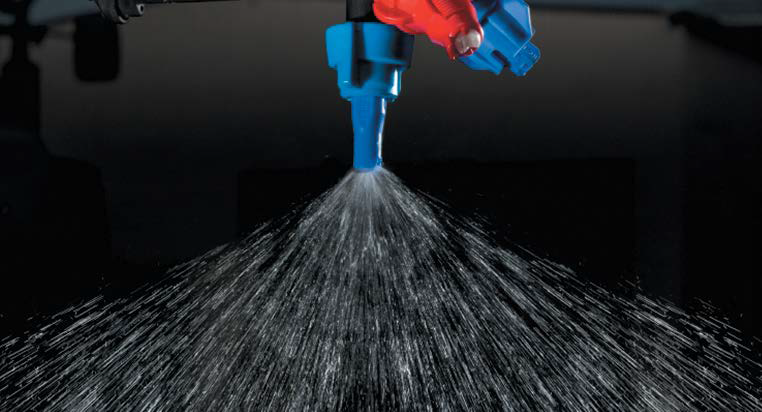

Принцип работы инжекторной форсунки

Фотография воздуха в "инжекторных" каплях

Принципиальное различие между щелевыми и инжекторными форсунками

В щелевой форсунке разделение потока жидкости на капли происходит после того, как жидкость прошла грань сопла. Спектр капель сильно зависит от рабочего давления, и он очень неоднороден, то есть в достаточно большом количестве присутствуют как крупные, так и очень мелкие капли. При повышении давления спектр смещается в сторону мелких и очень мелких капель. При оптимальных (погодных) условиях работы мелкие капли необходимы, так как они равномернее покрывают поверхность листьев на культуре с малой листовой поверхностью, что важно при работе с контактными препаратами на растениях без опушенности листьев. Но есть и недостатки: например, низкая способность проникновения внутрь стеблестоя. При отсутствии идеальных погодных условий работа с щелевыми форсунками имеет массу недостатков и влечет за собой большие потери рабочего раствора за счет сноса и быстрого испарения мелких капель. Это может сильно отражаться на эффективности опрыскивания. В регионах Беларуси с преобладающим характерным континентальным климатом влажность воздуха в среднем значительно ниже. А это существенно увеличивает потери из-за испарения и сноса. Инжекторные форсунки позволяют снять часть рассмотренных ранее вопросов. Из-за того, что смешивание жидкости с воздухом происходит внутри форсунки, спектр капель более однородный и менее подвержен колебаниям, так как содержит большое количество крупных капель, двигающихся с большой скоростью, что дополнительно сокращает время нахождения капли в полете. Тем самим увеличивает степень проникновения внутрь стеблестоя и снижает потери, что благоприятно сказывается на конечном результате.

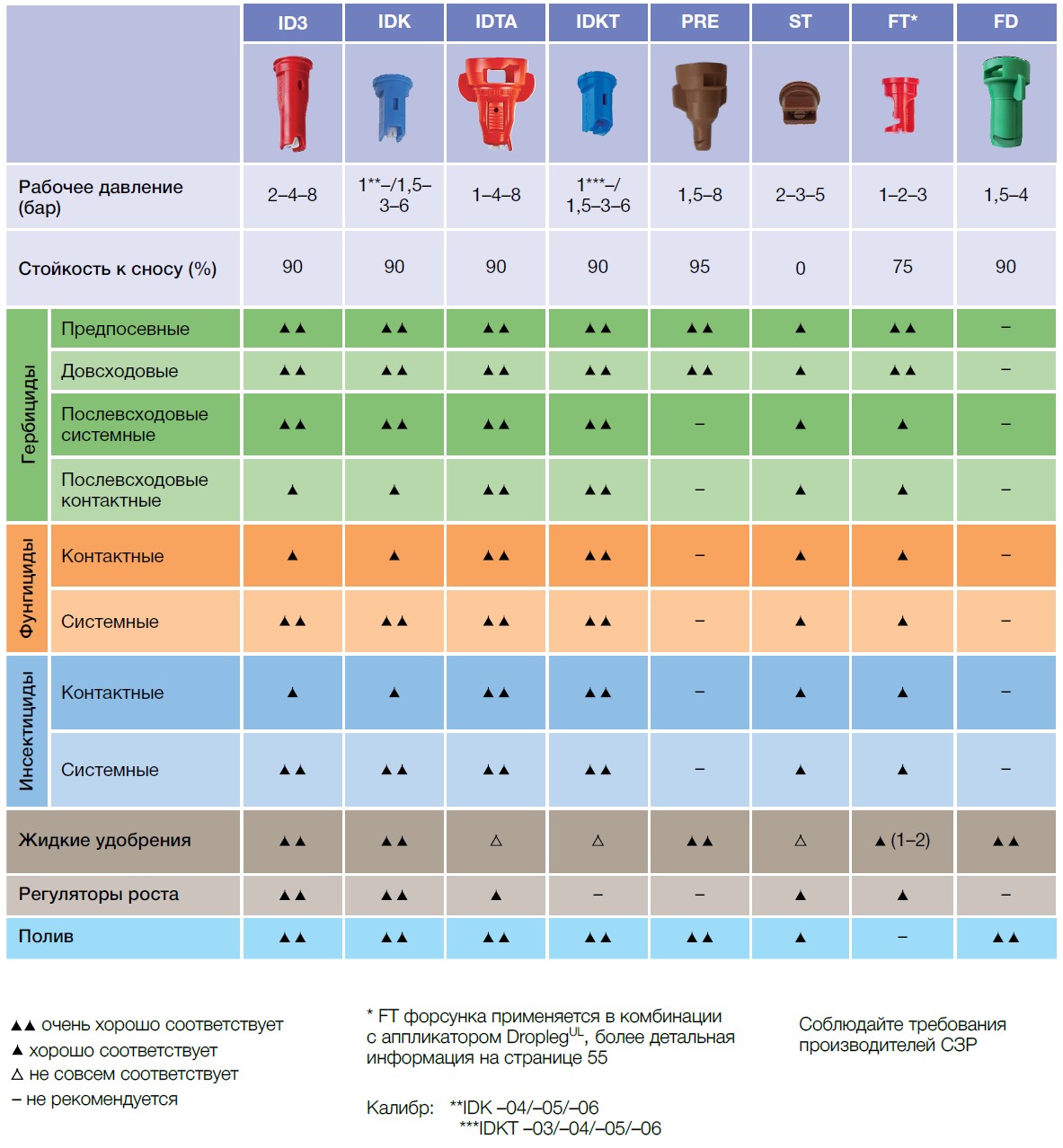

Схема применения форсунок для опрыскивания полевых культур

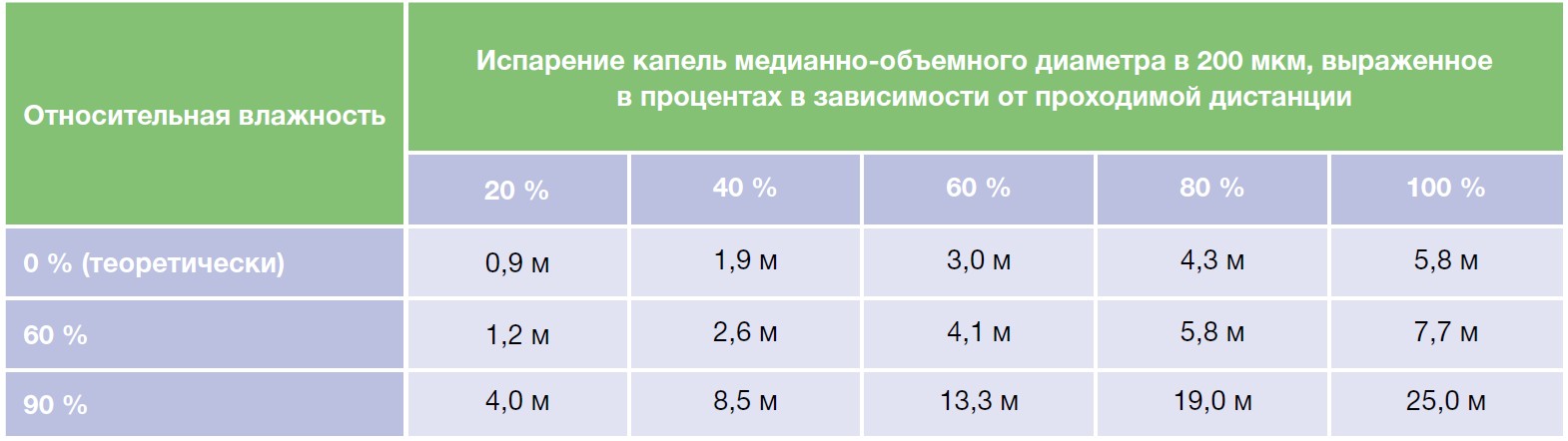

Как понимать значения в этой таблице, и что это означает конкретно на практике?

Рассмотрим один вариант для примера. Предположим, обработка ведется при относительной влажности 60 %, то есть в пределах оптимального режима. Тогда 60 % капель, которые меньше или равны по размеру 200 микрон, испарятся, пролетев 4,1 метра. «Прекрасно, —может по праву сказать агроном. — Я работаю на высоте 0,5 метра от культуры — потери в пределах допустимого, то есть, судя по таблице, максимум 10 %». Теоретически —можно быть спокойным, если бы не одно «НО». Относительной влажности в 60 % в летнюю пору можно ожидать, скорее, только ночью. На практике — это 35–45 %, а в полдень и того меньше. Кроме того, ввиду описанных ранее явлений, мелкие капли вовсе не 50 см находятся в пути, прежде чем оседают в культуру, а порой несколько метров. Тогда получается совсем другая картина. Если говорить о крайностях, то при влажности воздуха в 30–40 % все капли диаметром меньше 200 мкм, а это половина рабочего раствора в данном случае, испарятся, пролетев менее 6–7 метров. Более того, мелкие капли, даже попав на растение, часто испаряются в течение нескольких секунд, не проникнув внутрь растений (попав на опушенную, покрытую толстым восковым слоем или запыленную поверхность листа, часть от них зависнет в воздухе от восходящего потока, у капель будет еще больше времени для испарения, т. к. скорость проникновения внутрь растений резко замедлится). Если не соблюдать правильную высоту штанги, установив ее выше заданной, и работать при ветре более 1 м/с со щелевым распылителем, это и происходит чаще всего. Что означает в финансовом плане потеря более 50 % закупленных СЗР, каждое хозяйство может посчитать, зная свои расходы в этой области.

Схема применения форсунок для опрыскивания полевых культур

ВАЖНО! Таблица сделана для оптимальных погодных условий опрыскивания (температура — до 25 °С, влажность — более 60 %, ветер — менее 5 м/с).

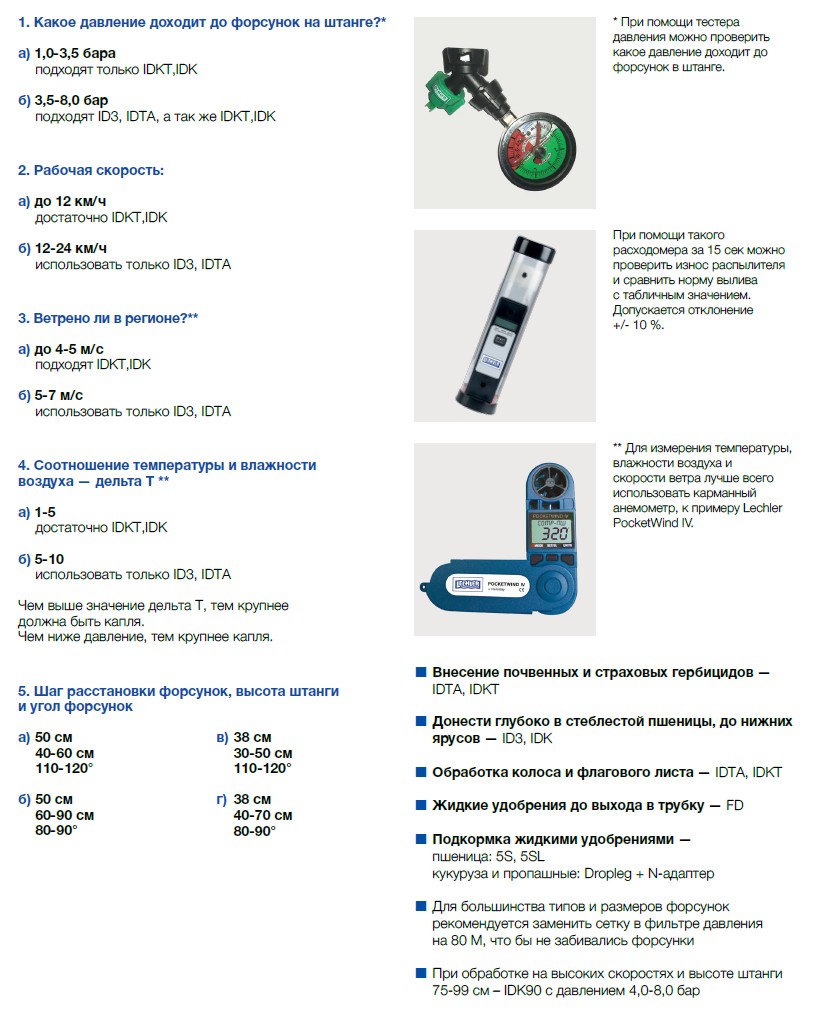

Алгоритм подбора форсунок для опрыскивателя

 Уход за форсунками

Одним из условий продления срока службы форсунок является правильный уход. Рекомендации по уходу за форсунками очень просты:

• Во избежание накопления отложений тщательно промывать форсунки щелочным раствором ежедневно по окончании опрыскивания. Это уменьшает износ за счет снижения кристаллизации раствора, которая ускоряется при температуре выше +25 °С. Как минимум — промойте сразу после работы форсунки на штанге водой под давлением. Это, конечно, не заменит промывки снятых форсунок щелочным раствором, но хотя бы немного продлит срок их службы.

• Категорически запрещено использовать для прочистки металлические предметы. Существуют специальные щетки для очистки форсунок (можно воспользоваться зубными щетками).

• Форсунки после сезона нужно демонтировать и прочистить (если они по результатам проверки могут быть использованы в следующем сезоне). Форсуночные фильтры рекомендуется проверять ежедневно и при необходимости промывать. Перед очисткой подержать их в воде для размягчения отложений. Очищать только мягкой щеткой (проще всего зубной щеткой). Различные СЗР также в разной степени влияют на быстроту износа оборудования опрыскивателя. Цитата из инструкции к опрыскивателю Amazone, глава «Очистка полевого опрыскивателя»: «Срок службы опрыскивателя зависит в значительной степени от продолжительности воздействия применяемого химпрепарата. Делайте продолжительность воздействия как можно короче, например, посредством ежедневной очистки после окончания опрыскивания. Рабочая смесь не должна без необходимости долгое время находиться в резервуаре опрыскивателя».

 Диагностика износа форсунок

Основная проблема использования изношенных форсунок — это неравномерность распределения рабочего раствора. Для предупреждения неравномерного распределения препарата на поле необходимо проводить диагностику износа форсунок. Существует два вида износа: засорение налетом и «растачивание» сопла абразивными растворами. Если первый можно замедлить частой промывкой, то второй неизбежен и является естественным. Засоренная налетом и/или изношенная форсунка восстановлению не подлежит, необходимо заменить весь комплект — на новый. Насколько «расточена» форсунка, можно определить с помощью мерного стакана, манометра с переходником и секундомера. Замерьте, сколько воды выливается из форсунки за 60 секунд при давлении в 3 бар и сравните с данными в таблице «Соответствие калибров и цветов» (можно и за меньшее время —только, соответственно, надо уменьшить плановый расход воды). Если показания отличаются более чем на 10 %, то форсунку необходимо заменить. При этом, если две и более форсунки на штанге изношены, то это прямой сигнал о проблемах с износом. Замена только пары изношенных форсунок потенциально вызывает серьезные проблемы с форсунками — надо менять весь комплект, если изношены хотя бы 2 форсунки на штанге. Еще один возможный вариант — полностью забитая форсунка, как на фото. Тут инструментальной диагностики не требуется — надо менять весь комплект на штанге и более ответсвенно подойти к выбору размера фильтрующей сетки в фильтре.

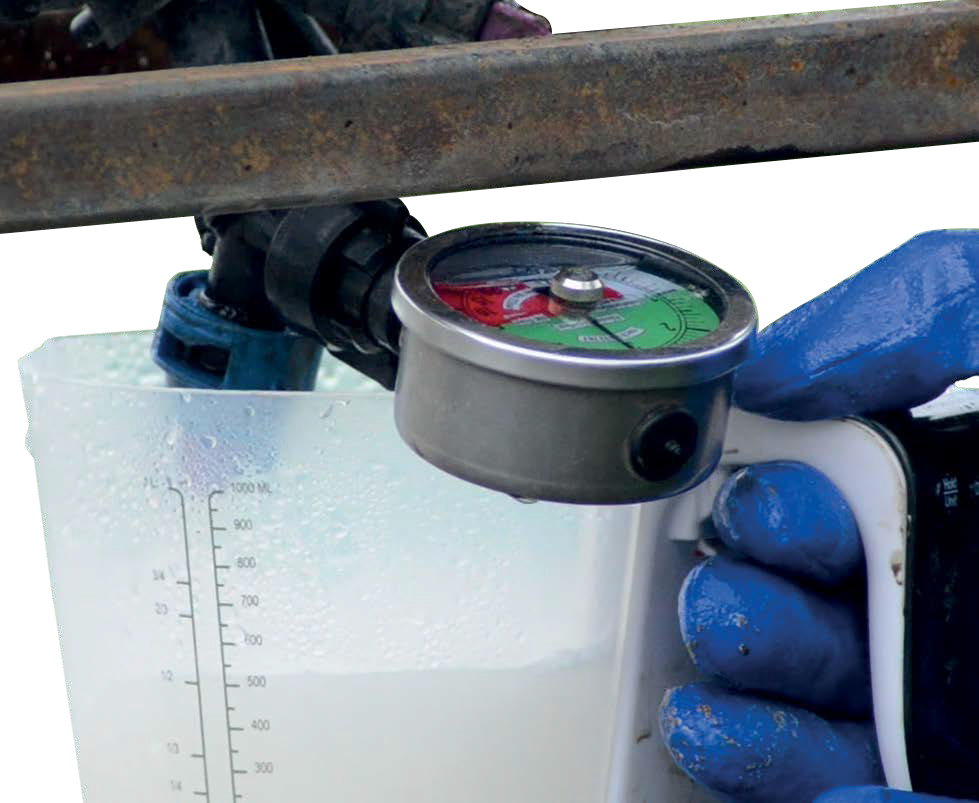

Тестер давления форсунки

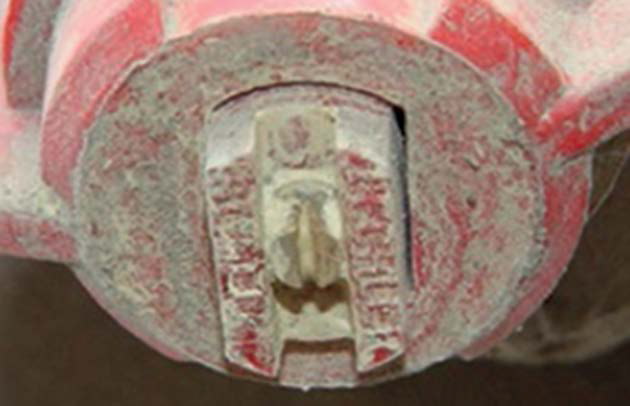

"Закоксованный" распылитель – орпыскиватель не промыли после обработки фунгицидом
